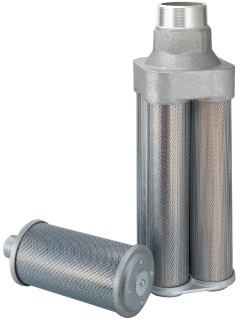

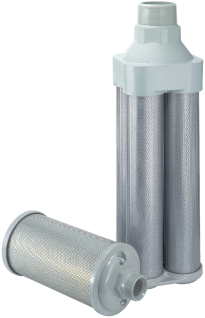

エアー排出マフラ
M型（N.P.T.ネジ）B型（P.T.ネジ）
消音効果 最高32dB（A）・98％
- 最高使用温度 ： 150℃
- 最高使用圧力 ： 0.9MPa（9kgf／cm2）
- 有効断面積は、JIS規格を大幅に超え、抵抗は非常に少ない。
- 1／8インチから6インチまで12種類の排・吸気口に使用。
- 吸音材 ： セルロースファイバー（目開き：10ミクロン）
- 人体に有害な排・吸気騒音を無くし、作業環境を改善。
- オイルミストの霧散を抑え、空気の汚染を防止。

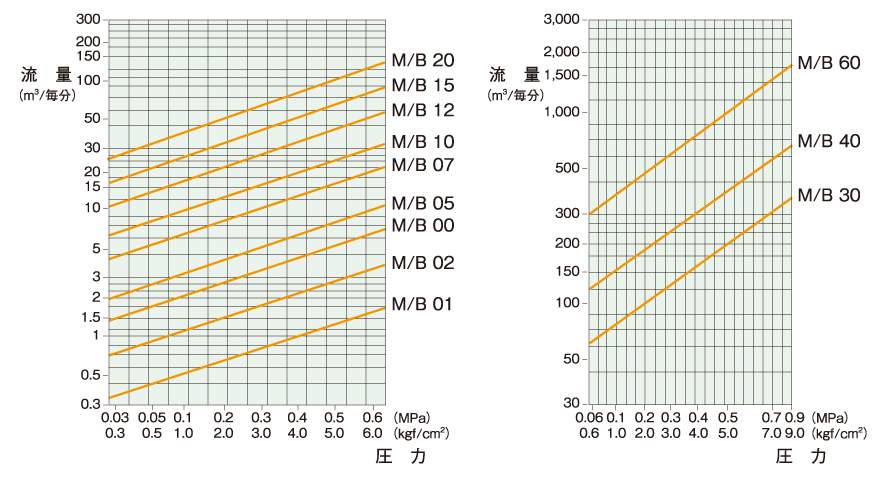

圧力と流量がグラフの数値を超える場合は、排気流を分岐して
複数本のオートマフラのご使用をおすすめします。
スチームマフラ
ＳＭ型（Ｎ．Ｐ．Ｔ．ネジ）ＳＢ型（Ｐ．Ｔ．ネジ）
消音効果 最高14dB（A）・80％
- 飽和スチーム専用マフラ
- 最高使用温度 ： 150℃
- 最高使用圧力 ： 0.7MPa(7kgf/cm2)
- フロントカバーとバックカバーのアルミ鋳物にエポキシ塗装。亜鉛メッキ鋼ネットにレーヨンを貼り付け目開き150ミクロンになるまで巻き、吸音材として使用。その他の材質はエアー排出マフラと同じものを使用しています。

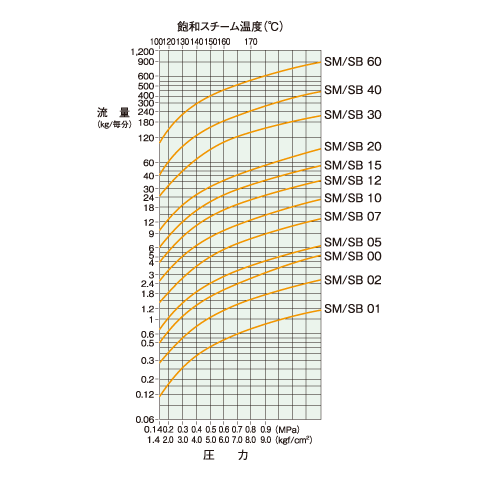

- スチームの圧力と流量から選んでください。1/8インチから6インチまでの12種類をラインアップ。
- 価格はエアー排出マフラの5割増です。
- 過熱スチームには『耐熱マフラ』をご使用ください。
耐熱マフラ
ＴＭ型（Ｎ．Ｐ．Ｔ．ネジ）ＴＢ型（Ｐ．Ｔ．ネジ）
消音効果 最高20dB（A）・90％
- 高温エア、加熱スチーム用マフラ
- 最高使用温度 ： 191℃
- 最高使用圧力 ： 0.9MPa(9kgf/cm2)
- 真鍮スクリーンを吸音材として使用。その他の材質はエアー排出マフラと同じものを使用しています。
- アメリカ合衆国では、デュポン社、ＧＭ社、リパブリックスチール社、ハーキュレス社などで広く使用されています。
- 1/2インチから6インチまでの9種類をラインアップ。
- 価格はエアー排出マフラの8割増です。
ステンレスマフラ
SSＭ型（Ｎ．Ｐ．Ｔ．ネジ）SSＢ型（Ｐ．Ｔ．ネジ）
消音効果 最高32dB（A）・98％
- 高性能に加え、耐食性を兼ね備えたマフラ
- 最高使用温度 ： 150℃
- 最高使用圧力 ： 0.9MPa(9kgf/cm2)
- 吸音材の補強ケーシングは耐食性に優れたステンレス製です。その他の材質はエアー排出マフラと同じものを使用しています。
- 1/8インチから6インチまでの12種類をラインアップ。
- 価格はエアー排出マフラの2倍です。
ＳＳＣＢ型
（Ｐ．Ｔ．ネジ）
- 補強ケーシング、タイロッド、ナット、穴あきディスクは耐食性に優れたステンレス製です。その他の材質はエアー排出マフラと同じものを使用しています。
- 1/8インチから6インチまでの12種類をラインアップ。
- 価格はエアー排出マフラの4倍です。
リリーフ弁マフラ
XM型（N.P.T.ネジ）XB型（P.T.ネジ）
消音効果 最高32dB（A）・98％
- 過圧エア排出弁を備えた高信頼性マフラ
- バックカバーの『リリーフ弁』により過圧エアーを排出してマフラ内部を最高使用圧力以内にコントロールするので、非常に安全です。
- エアー排出マフラの最高使用圧力0.9MPa(9kgf/cm2)を超える衝撃や負荷を受ける危険がある場合に最適。
- アメリカ合衆国ではＧＭ社やユニオンカーバイト社などでパンチプレスに、また化学工場や鉱山などでは設備機械に広く使用されています。
- 1/8インチから6インチまでの12種類をラインアップ。価格はエアー排出マフラの5割増です。
マフラー内気圧が使用限度を越えるとリリーフ弁が開き、
エアーを逃がします。
高圧用マフラ
PM型（N.P.T.ネジ）PB型（P.T.ネジ）
消音効果 最高18dB（A）・88％
- 過圧エア排出弁を備えた高信頼性マフラ
- 最高使用圧力：63MPa(630kgf/cm2)まで特殊設計できます。
- 特殊設計の“絞り”をフロントカバーの接続口に、また特殊穴あきディスクを内部に取り付けて流量制御します。内部が危険限界に達すると、リリーフ弁が働きます。
- 吸音材：セルロースファイバー（目開き：10ミクロン）
- 1/8インチから6インチまで12種類製作可能。
- 価格はエアー排出マフラの2.5倍です。ご注文の際は接続口径と圧力をお知らせください。
