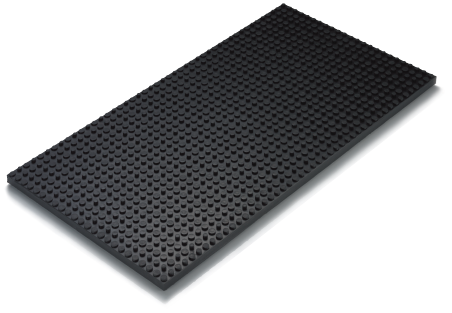

STANDARD
ラブロック・スタンダード

硬度による多彩なラインナップ ──
使用用途に応じた選択が可能なスタンダードタイプ。

ラブロックのラインナップは、硬度のバリエーションです。精度を必要とする機器には設置安定性を重視して高い硬度を、振動の激しい機器には振動吸収率を重視して低い硬度を選択してください。

※ ラブロックは必要なサイズに切断してお使いいただけます。
定尺サイズ:240×460 mm

タイプ/硬度 材質/厚さ 1cm2あたりの耐荷量 主な用途
硬度:デュロメータ(A) 90 ●標準タイプ
耐油Nタイプ
厚さ18mm
両面突起

  • 重量機械やショックが大きい機械。
  • 設置安定性をより重んじる場合。
  • 適用例 プレス、プレスブレーキ、廃品処理プレス、板金加工機、リベッター、金網成形機、シャリング、鍛造機、射出成形機、ニブリングマシン、織機、印刷機 etc.
硬度:デュロメータ(A) 85 ●標準タイプ
耐油Nタイプ
厚さ18mm
両面突起

  • 汎用機械
  • 振動吸収率と、設置安定性の両方を均等に重んじる場合。
  • 適用例 旋盤、研削盤、研磨盤、ジグボーラー、フライス盤、ラジアル盤、油圧ポンプ、ディーゼル機器、タービン、彫刻機、 放電加工機、グラインダー、ブローチ盤、フィーダー、木工機、クラッシャー、工業用ミシン、材料試験器、橋梁 etc.
硬度:デュロメータ(A) 60 ●標準タイプ
耐油Nタイプ
厚さ18mm
両面突起

  • あらゆる方向に振動の激しい機器。
  • 特に防振性能が要求される機器。
  • 適用例 コンプレッサー、発電機、空調機器、遠心分離機、ミキサー、工業用ふるい、エレベーター、クレーン、ヘリポート etc.
硬度:デュロメータ(A) 40 ●標準タイプ
耐油Nタイプ
厚さ18mm
両面突起

  • 精密機器。
  • 周囲からの振動を遮断したい計量機器。
  • 適用例 秤、時計工業用機械、理化学機器、電子機器、光学機器、精密機器、計測機器、音響機器、医療機器、車輌搭載物 etc.
硬度:デュロメータ(A) 30 耐候タイプ
厚さ18mm
両面突起

  • 低荷重機器で、振動の激しいもの
  • 広い周波数にわたって振動を発生する機器
  • 適用例 空調機器、コンプレッサー、発電機、振動ふるい、コンベアー etc.
硬度40:デュロメータ(A) ダクト 耐油Nタイプ
厚さ7mm
片面のみ突起

  • +120℃まで耐熱。油の中に漬けて使用可能。
  • ダクトと管系支持具との間に挟んで締めつけ、振動が最も小さくなる点で固定。
  • 適用例 ダクト、軽量の厨房機器 etc.
硬度40:デュロメータ(A) メカノ ●標準タイプ
厚さ10mm
片面のみ突起

  • グレー色のためオフィス等での軽量機器への使用
  • 適用例 コンピューター、ソーター、会計機、タイプライター、データー処理機、各種事務機 etc.

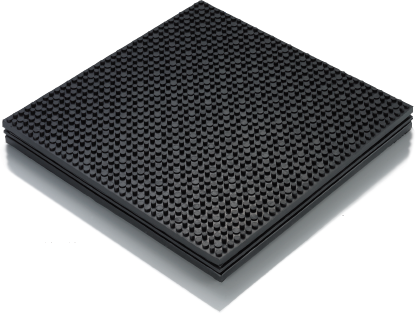

TRIO
ラブロック・トリオ

防振性能をさらに進化させた三層型 ──
横滑りに対しても抜群の安定度。

ラブロックの発想を更に進化させた〈トリオ〉。
弾性変形能力に優れたボールプレートを2枚のラブロックで挟み込んだ三層構造で、より優れた防振性能と横滑り安定性を実現しました。

※ラブロックは必要なサイズに切断してお使いいただけます。
定尺サイズ:240×240 mm

三層の相乗効果で振動を効果的に吸収します。

三層のうち中央のボールプレートは上下の防振パッドよりやわらかい硬度を使用しています。
ボールプレートが小振幅の振動を受けて圧縮され、上下の防振パッドが大振幅の振動を吸収。弾性変形能力に優れたボールと上下のパッドに配置された突起が相乗効果を生み、幅広い周波数、振幅の振動を効果的に吸収します。
だ円に変形するボールは上下のパッド間での横滑り防止にも役立っています。

タイプ/硬度 材質/厚さ 1cm2あたりの耐荷量 主な用途 適用例
TRIO HARD ハード 耐油Nタイプ
厚さ28mm
三層構造
  振動吸収率と設置安定性の両方を均等に重んじる場合。 インピーダンス試験装置、ウェハ検査装置、基板検査装置、ロジックアナライザなどの検査機器、光学機器で振動を嫌う装置、露光装置 etc.
TRIO SOFT ソフト 耐油Nタイプ
厚さ28mm
三層構造
  振動吸収率をより重んじる場合。周囲からの振動を吸収したい場合。
TRIO ULTRA SOFT ウルトラソフト 耐候性・耐オゾンタイプ
厚さ28mm
三層構造
  振動吸収率をより重んじる場合。周囲からの振動を吸収したい場合。
広い周波数にわたって振動を吸収したい場合。

mini
ラブロック・ミニ

軽量機器の防振用に開発されたコンパクトタイプ ──
音響装置のハウリング対策にも優れた効果を発揮します。

ラブロックの防振性能はそのままに、より軽量の荷重に対応するよう小型化、薄型化をはかりました。
家庭用をはじめ、オフィス、商店、医療現場など、広い範囲でお使いいただけます。

定尺サイズ:80×80 mm 4枚1セット

材質/厚さ 1cm2あたりの耐荷量 適用例
耐油Nタイプ/
厚さ9mm
  「小さな実力派」ラブロックミニは、こんなところで活躍します。
  • 各種スピーカー、オーディオセットの防振、ハウリング対策、音質向上に
  • 各種測定装置、光学機器の防振、性能向上に
  • プロジェクター、映写機などの防振、安定設置に
  • パソコン本体および周辺機器、医療機器、検査機器などの防振、騒音対策に
